【摘 要】研究目的：深基坑開挖活動存在著各種不確定性因素，現場監測數據常常無法直接反映基坑當前的穩定狀態。針對杭州地鐵彭埠站的深基坑開挖工程，結合貝葉斯修正和Monte Carlo有限元方法，基于現場監測數據對基坑開挖過程中的安全度進行了實時的可靠度評估。

    研究結論：研究結果表明，根據現場實測數據來評估基坑的失穩概率的方法比常規方法更為合理。該方法可有效地提高基坑穩定性分析的準確性，并避免測斜結果誤差引起的問題；可選取地下連續墻的水平位移實測值作為可靠度分析的輸入信息；破壞準則的選取對穩定性分析結果有很大的影響。本方法可以彌補傳統可靠度分析的不足，為基于現場實測數據的深基坑安全性評估提供了新的途徑。

    【關鍵詞】基坑工程；監測；貝葉斯修正；地下連續墻

    隨著國內各大城市地鐵工程的大力建設，在人口密集的城市中心區出現了越來越多的深基坑開挖工程。因此，不僅要保證基坑施工期內圍護結構本身的穩定性，還要防止開挖對周圍建筑物、市政管線安全可能造成的危害^[1－2]。

    深基坑工程中的不確定性主要來源于土性參數的取值、地下水位的升降、支護結構的受力狀態等因素。近年來，國內外從可靠度理論出發，對基坑工程的穩定性進行了大量的研究^[3－8]。

    隨著巖土工程監測技術的不斷進步和完善，人們對基坑監測工作越來越重視�；�于基坑開挖實測數據來開展可靠度分析，是基坑穩定性評價的一種更科學、更精確的方法。本文針對軟土地區地鐵車站基坑開挖與支護工程實例，根據地下連續墻的位移實測數據，結合貝葉斯修正和Monte Carlo有限元模擬方法，對基坑穩定性進行了實時的可靠度分析。本研究不僅保證了該工程的安全、科學施工，而且對今后深基坑工程的優化設計和信息化施工也提供了指導性建議。

1  貝葉斯可靠度修正方法

1.1 貝葉斯原理

    在常規的可靠度理論中，一般首先假定不確定量的概率分布型式，并建立研究系統的數學模型，然后再估算該系統的失效概率P(F/M)，其中F是失效事件，M是該數學模型以及不確定量的概率分布型式。

    一旦獲得了關于系統的新信息，就可根據這一信息對系統的不確定性進行新的評估，即對可靠度進行修正。為了更有效地進行可靠度分析，可以把φ設為該系統的實測數據。為了簡化起見，可將φ設定成一個標量，而不是一個矢量。根據貝葉斯原理^[9－11]。

式中 P(F|φ，M)——修正后的破壞概率；

     f(φ|F，M)——破壞事件中監測數據的概率密度函數(PDF，probability density

function)；

     P(F|M)——監測信息獲得前估計的破壞概率，也稱為先驗破壞概率；

     f(φ|M)——現場監測對象的先驗概率密度函數。

1.2 基于貝葉斯修正的巖土工程穩定性分析

    對于巖土工程問題來說，可基于現場獲得的實測數據來對巖土結構體的破壞概率進行分析，即修正其可靠度P(F|φ，M)。首先，根據現場勘察和室內試驗結果，確定具體工程中土性、地下水位等隨機變量的概率分布型式及各參數的取值。巖土參數的概率分布通常采用正態分布、對數正態分布、極值分布等。

    其次，建立有限元模型，并設定巖土結構體的破壞準則，將隨機變量輸入模型中進行隨機有限元分析，就可得到P(F|M)和f(φ|M)。通�？烧J(rèn)為當應變、變形、受力等指標達到某些限值時，巖土結構體發生破壞。在此基礎上，根據極大似然估計方法，可獲得破壞事件中監測數據的概率密度函數f(φ|F)和未破壞事件中監測數據的概率密度函數f(φ|F^C)，兩者之和即為f(φ|M)。

    最后，根據式(1)可獲得經過貝葉斯修正的巖土結構體破壞概率，實現了基于現場實測數據的巖土工程穩定性分析。

2  基坑開挖有限元分析

2.1 工程概況

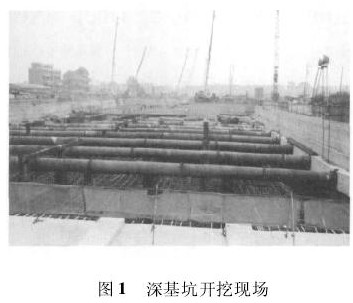

    本地鐵基坑開挖工程位于杭州市彭埠路與錢潮路十字路口，沿彭埠路東西方向置于道路下方。彭埠站總長443.9m。該地鐵車站采用明挖法施工，車站主體結構采用鋼筋混凝土箱型結構。根據基坑的平面形狀可將其分為A、B、C三個開挖區：A區的長度約為192m，標準段寬度約為44.5m；B區的長度約為80.5m，標準段寬度約為35m；C區的長度約為171m，標準段寬度約為10m。圖1為該基坑的現場施工照片。

    該工地現場原為村民房屋、農田及菜地，基坑施工影響范圍內的村民房屋均在施工前拆除。其余房屋一般為1～2層磚混結構，多位于車站基坑西南側，距離基坑一般在15m以上。根據現有管線資料，未發現站位處有重要市政管線。車站兩端均為盾構區間，車站端頭設盾構井。該場地上部為粉性土、砂性土，下部存在深厚的軟土層，地下水也較為豐富。

2.2 基坑支護及監測方案

    本站的基坑深度最大值為16.19m，由于場地開闊空曠，無重要建筑物及重要的管線，基坑對周圍環境的影響不大。根據有關規范標準，綜合分析本基坑支護工程的破壞后果、基坑和周邊環境，確定本基坑工程安全等級為一級，變形控制保護等級為二級。

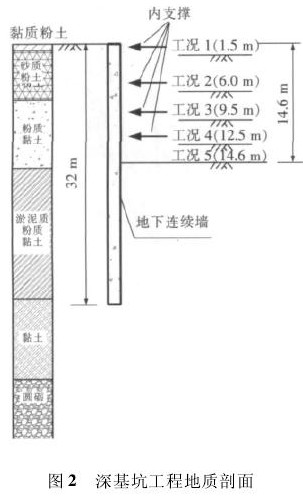

    本區段揭露的地層及支護方案如圖2所示。考慮不同地層特點、厚度以及埋深，決定采用地下連續墻加內支撐的圍護結構型式。地下連續墻高32m，厚0.8m，采用剛性的工字鋼接頭�；�坑一般段分5次開挖，在開挖過程中自上而下共設置了4道鋼管內支撐加1道換撐。鋼管的直徑為600mm，壁厚16mm。圍護結構和主體結構采用復合墻的連接方式，車站主體設全包防水層。

    依據有關規范并結合該基坑特點，現場布置的監測內容包括：圍護結構頂水平位移、土體側向變形(周邊建筑物的沉降)、地下連續墻的水平位移(測斜)、鋼管內支撐軸力、地下水位等。具體的監測方案和布設方法見文獻^[12]。

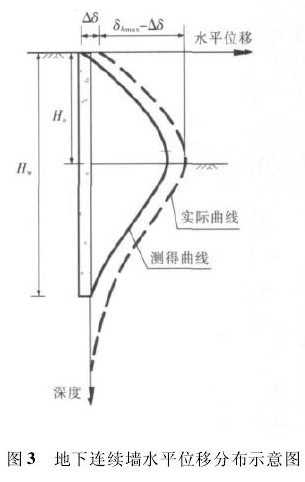

    在基坑開挖的監測工作中，由于測斜管的埋深常比開挖影響深度要淺一些，所以現場測得的水平位移通常偏小^[13－14]，由此產生的誤差Δδ如圖3所示。因此，根據地下連續墻的測斜結果來確定基坑變形量的大小，并用于基坑的穩定性評估，一般會得到偏危險的結論。

2.3 有限元分析結果

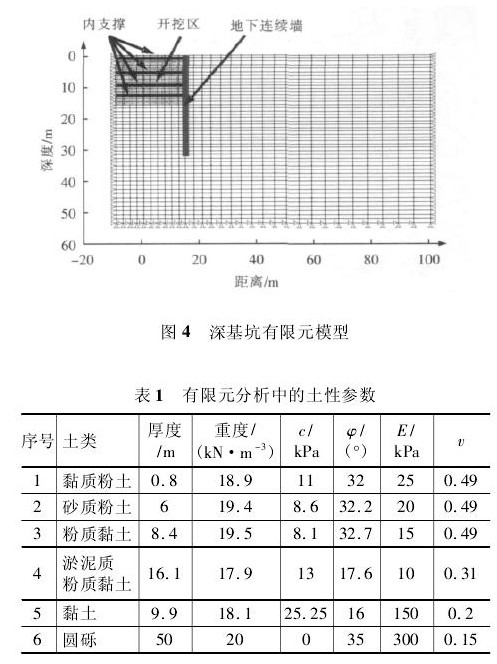

    為了進行深基坑開挖過程的穩定性分析，建立了如圖4所示的有限元模型。該計算模型的側邊界距離基坑中心線100m，底部邊界設置在礫石土層上。在側邊界上限制了水平方向變形，在底邊界則限制了兩個方向變形。有限元分析中采用摩爾－庫倫模型來描述土體的應力－應變關系，相關的土性參數均由室內試驗測得，如表1所示。

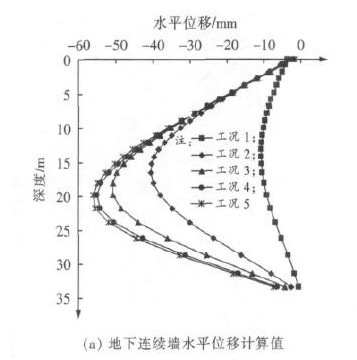

    圖5為各開挖工況的有限元分析的結果。由圖可知，隨著開挖步的推進，基坑的側向位移迅速發展。當基坑開挖完成后，最大位移發生在距基坑底5.5m的深度處，最大值約56mm。在地表豎向位移方面，距離基坑邊緣10m以內的地面出現了向上隆起的現象，而更遠的區域則有一些沉降。

3  基于實測數據的可靠度分析

    為了進行基坑破壞概率的分析，首先假定各土性參數均為正態分布，其均值與室內試驗的測得值相等，離散系數(COV)則取Phoon等的建議值10%^[15－16]。然后，將各參數導入有限元模型進行Monte Carlo計算，并保存各模擬工況中地下連續墻的位移計算結果。

    Clough等曾指出，墻高H的地下連續墻水平位移的破壞限值δ_hmax為^[17]：

δ_hmax= 0.5% H    ( 2)

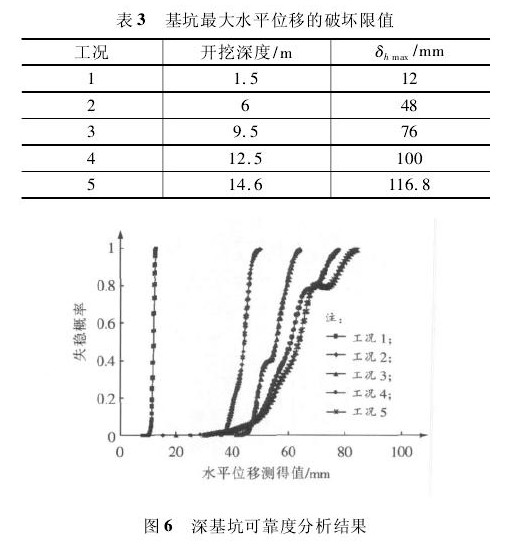

    根據本工程場地土層性質和基坑支護特點，將破壞準則設定為：水平位移最大值達到開挖深度的0.8%(見表3)。經過100次Monte Carlo模擬分析，獲得了如圖6所示的基坑失穩概率曲線。模擬結果表明，繼續增大Monte Carlo模擬次數對計算結果并無顯著的影響。

    圖6表明，在各個工況內，隨著水平位移的增大，基坑的失穩概率也相應增大。基坑剛開挖時，失穩概率曲線非常陡峭，當水平位移增大到接近于破壞限值時，基坑失穩概率迅速上升到100%。在最后一個工況，一旦水平位移測得值達到57.7mm，基坑的失穩概率已超過30%。此時如果及時采取基坑加固措施以限制位移的繼續發展，則基坑失穩概率可得到有效的控制。

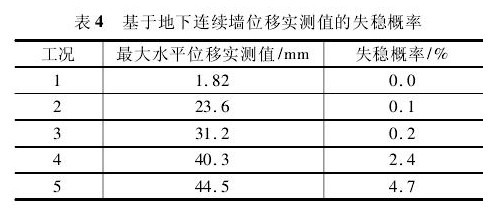

    結合本工程的現場實測數據，可由圖6中的基坑失穩概率曲線確定基坑開挖各工況的失穩概率，相關的結果如表4所示。該結果表明，在基坑開挖過程中，基坑的穩定性得到了很好的保證。

4  結 論

    (1) 本文提出的貝葉斯修正方法可以根據現場實測數據來進行巖土工程問題的可靠度分析。此時，失穩概率不是定值，而是與實測數據息息相關的一個變量。因此，根據該方法可以獲得更接近于實際情況的分析結果。

    (2) 本研究表明，采用貝葉斯修正方法后，解決了測斜管埋設深度不夠所帶來的位移監測讀數誤差，有效地提高深基坑穩定性分析的準確性。

    (3) 深基坑的失穩概率是與破壞準則有關的，破壞準則的正確選取對穩定性分析結果有很大的影響。如何設定關鍵監測指標及其失穩限值是一個重要的課題。這方面還有待于進一步的研究。(朱鴻鵠 葉肖偉 冉龍)

參考文獻：

    [1] Ou C Y.Deep Excavation－theory and practice[M].London:Taylor ＆ Francis,2006.

    [2] 莊海洋,吳祥祖,瞿英軍.深軟場地地鐵車站深基坑開挖變形實測分析[J].鐵道工程學報,2011(5):86－91．

    [3] 劉國彬,沈建明,侯學淵.深基坑支護結構的可靠度分析[J].同濟大學學報,1998(3):260－264.

    [4] 朱愛國,陳曉平.深基坑樁撐支護結構可靠度分析[J].建筑結構,1999(5):6－17.

    [5] 楊林德,徐超.Monte Carlo模擬法與基坑變形的可靠度分析[J].巖土力學,1999(1):15－18.

    [6] Ching J,Hsieh Y H.Updating Reliability of Instrumented Geotechnical Systems Via Simple Monte Carlo Simulation[J].Journal of GeoEngineering,2006(2):71－78．

    [7] 彭海銘,常為華,彭孝揚,等.Rosenblueth 方法在深基坑抗隆起可靠度分析中的應用[J].巖土力學,2005(7):1132－1135.

    [8] Goh A T C,Phoon K K,Kulhawy F H.Reliability Analysis of Partial Safety Factor Design Method for Cantilever Retaining Walls in Granular Soils [J].Journal of Geotechnical and Geoenvironmental Engineering,ASCE,2009(5):616－622.

    [9] Gelman A,Carlin J,Stern H,Rubin D.Bayesian DataAnalysis[M].London:Chapman ＆ Hall,1995.

    [10] Beck J L,Katafygiotis L S.Updating Models and Their Uncertainties:Bayesian Statistical Framework[J].Journal of Engineering Mechanics,ASCE,1998(4):455－461.

    [11] Cheung S H,Beck J L.Bayesian Model Updating Using Hybrid Monte Carlo Simulation with Application to Structural Dynamic Models with Many Uncertain Parameters[J].Journal of Engineering Mechanics,ASCE,2009(4):243－255.

    [12] Ran L,Ye X W,Zhang X J,Zhu H H.Development of Real －time Monitoring and Safety Evaluation System for Deep Excavation of Metro Station:Design and Implementation[C]/ /Proceedings of 2nd InternationalSymposium on Life－Cycle Civil Engineering.Taipei:LALCCE,2010.

    [13] Dunnicliff J.Geotechnical Instrumentation for Monitoring Field Performance[M].New York:John Wiley ＆Sons,1993.

    [14] Leung E H Y,Ng C W W.Wall and Ground Movements Associated with Deep Excavations Supported by Case in Situ Wall in Mixed Ground Conditions[J].Journal of Geotechnical and Geoenvironmental Engineering,ASCE,2007(2):129－143.

    [15] Phoon K K,Kulhawy F H.Characterization of Geotechnical Variability[J].Canadian Geotechnical Journal,1999(4):612－624.

    [16] Phoon K K,Kulhawy F H.Evaluation of geotechnical property variability[J].Canadian Geotechnical Journal,1999(4):625－639.

    [17] Clough G W,O’rourke T D.Construction Induced Movements of in－situ Walls[C]/ / Proceedings of ASCE Conference on Design and Performance of Earth Retaining Structures,Geotechnical Special Publication,ASCE,Ithaca,1990(25):439－470.
